18系列專用型伺服電機

¥  產品概述

輸入電壓：三相380VAC +10% ~ -15%；

功率段：    8.2KW～27KW



¥  產品概述

采用高性能稀土永磁材料,內稟矯頑力高,抗去磁能力強;具有低慣量,高功率密度,強過載能力,

極低轉矩脈動,噪音低,外觀精美等優點.

三相正弦波磁場設計,動態響應好,具有極好的低速平滑性

F級絕緣，IP54防護等級，環境適應性強，使用安/全可靠。

采用旋轉變壓器，性能優越，品質可靠；

廣泛運用于機床、印刷設備、包裝設備、紡織設備、橡塑設備、電子半導體、風電/太陽能等新能源以及機器人、自動化生產線、注塑機、壓鑄機、鞋機、木工機械、空壓機、建筑機械、碼垛機等領域。

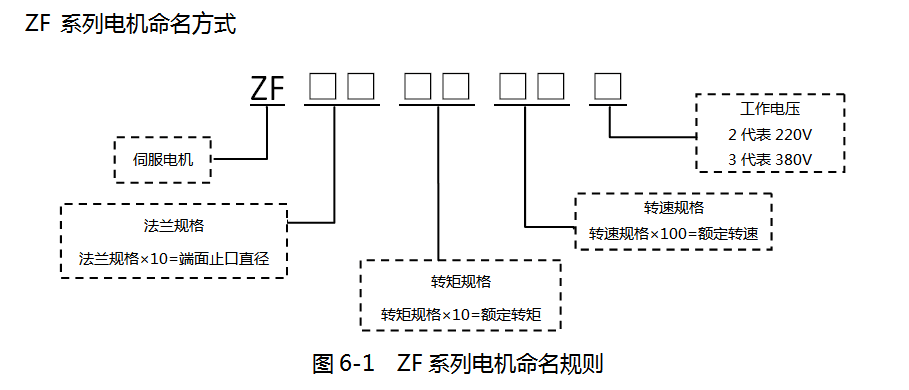

¥  產品命名規則

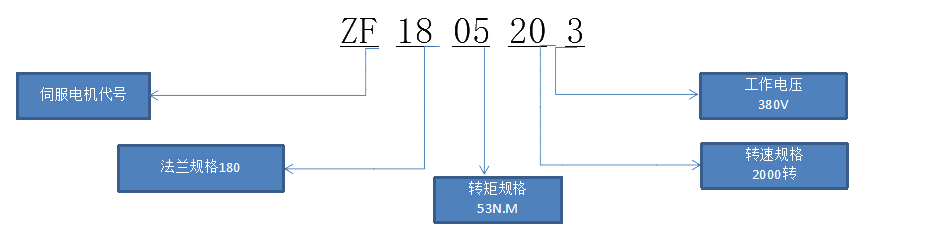

例如型號：ZF1805203

基本數據	伺服電機系列	ZF18系列
	伺服電機型號	ZF1808183	ZF1810183	ZF1813183	ZF1805153	ZF1807153	ZF1818153	ZF1810153	ZF1813153
	額定轉矩	85	108	132	53	70	87.5	105	132
	Nmrms
	額定轉速	1800	1800	1800	1500	1500	1500	1500	1500
	Rpm
	額定功率（KW）	15.5	20.5	24.5	8.2	11	13.7	16.5	20.5
物理參數	較高轉速	2100	2100	2100	1800	1800	1800	1800	1800
	Rpm
	轉子轉動慣量	11.4	13	14.5	7.5	9.8	11.4	13.1	14.5
	(Mkg*m^2)
	電機絕緣等級	F
	冷卻方式	強制風冷
	防護等級	IP54
PTC常溫電阻（Ω）		300
電氣參數	極數	8
	轉子常數	2.93	2.92	2.5	3.11	3.04	3.24	3	3
	（Nm/Arms）
	反電動勢	333	350	295	305	290	310	300	3
	繞組電阻	0.46	0.33	0.205	1.1	0.75	0.46	0.35	0.275
	（Ohm）
	額定工作電壓（Vrms）	380	380	380	380	380	380	380	380
	額定工作電流（Arms）	29	37	53	17	23	27	35	44
	伺服電機代號（PP-02）	30818	31018	31318	30515	30715	30815	31015	31315



基本數據	伺服電機系列	ZF18系列
	伺服電機型號	ZF1805203	ZF1807203	ZF1808203	ZF1810203	ZF1813203	ZF1805183	ZF1807183	/
	額定轉矩	52	70	87.5	105	132	54	68	/
	Nmrms
	額定轉速	2000	2000	2000	2000	2000	1800	1800	/
	Rpm
	額定功率（KW）	11	15	18	22	27	9.5	12.5	/
物理參數	最高轉速	2400	2400	2400	2400	2400	2100	2100	/
	Rpm
	轉子轉動慣量	7.5	9.8	11.4	13.1	14.5	7.5	9.8	/
	(Mkg*m^2)
	電機絕緣等級	F
	冷卻方式	強制風冷
	防護等級	IP54
PTC常溫電阻（Ω）		300
電氣參數	極數	8
	轉子常數	2.41	2.5	2.73	2.62	2.54	2.94	2.83	/
	（Nm/Arms）
	反電動勢	310	300	330	330	324	326	301	/
	繞組電阻	0.6	0.39	0.34	0.26	0.205	0.85	0.48	/
	（Ohm）
	額定工作電壓（Vrms）	380	380	380	380	380	380	380	/
	額定工作電流（Arms）	22	28	32	40	52	18	24	/
	伺服電機代號（PP-02）	30520	30720	30820	31020	31320	30518	30618	/
